              首頁 > 產品中心 > RXLG梯型電阻器
              RXLG大功率梯型鋁殼電阻器

              RXLG梯型電阻器

              RXLG系列電阻器耐氣候性、耐振動、安全性,優于傳統瓷骨架電阻器;易緊密安裝,易附件散熱器;外形美觀,是電力、電子理想的配套產品。
              額定功率范圍:60W~150W
              工作電壓范圍:<1.2kV
              額定阻值范圍:0.5Ω~10KΩ
              最高耐壓:3000V
              最高精度:1%
              IP等級:IP00/IP33
              振動:1.5g
              溫漂范圍:≤400ppm/℃
              工作溫度范圍:-55℃~+275℃
              應用領域:機械手、變頻器、伺服驅動器
              產品簡介
              在線咨詢

              ■產品特點

              RXLG梯型鋁殼電阻器,因期美觀,耐用,散熱性能強而廣泛應用于變頻器、伺服器作為制動剎車電阻使用。

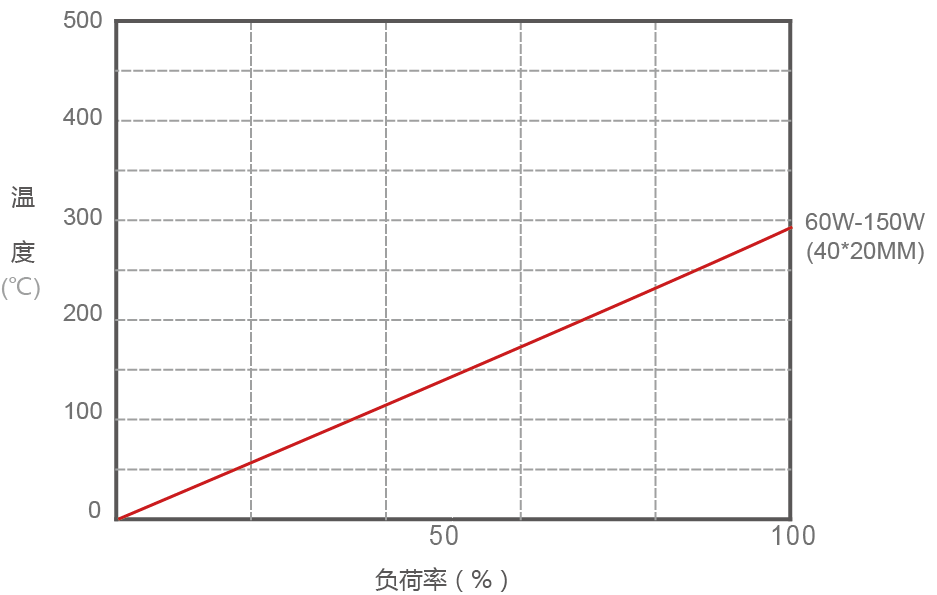

              ■表面溫升

              RXLG梯型鋁殼電阻表面溫升圖

              ■降額曲線

              RXLG梯型鋁殼電阻降額曲線圖

              ◆產品尺寸圖

              RXLG梯型鋁殼電阻產品尺寸圖

              ◆產品尺寸表單位:mm

              規格功率
              (W)
              L±1L1±1W±0.5H±0.5N±1C1±1L2±10重量
              (G)
              配線接線端子阻值范圍
              (Ω)
              出線方式
              RXLG601008540205.5703001301.31.25-4S0.5~10K引線
              801109540205.5803001401.31.25-4S0.5~10K引線
              10011510040205.5853001501.31.25-4S0.5~10K引線
              12016515040205.51353002001.31.25-4S0.5~10K引線
              15018517040205.51553002201.31.25-4S0.5~10K引線

              *備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5%±10%,耐電壓(V):2000。

              ■電氣、機械特性

              特性檢查方法性能要求試驗標準
              穩態濕熱40℃相對濕(度90-95)%96hR≤±(1%±0.05Ω)GB5729.4.24
              溫度快速變化-55℃+55℃3次循環R≤±(1%±0.05Ω)GB5729.4.19
              短時過負荷10倍Pr 5S無可見損傷GB5729.4.13
              絕緣電阻DC 1000VR≥100MΩGB5729.4.6
              耐電壓AC3000V 50Hz 5s無擊穿或飛弧GB5729.4.7
              負荷壽命25℃Ur 1000hR≤±(1%±0.05Ω)GB5729.4.25
              端子強度20N 30S無可見損傷GB5729.4.16
              耐振性f:5-200HZ a=1g X.Y.Z各2h無可見損傷R≤±(1%R+0.05Ω)GB5729.4.22

              ■成品識別碼

              RXLG200W50RJL
              產品類別額定功率電阻值精度接線方式
              RXLG系列(梯形鋁殼)50W=50W
              100W=100W
              R1=0.1Ω
              100R=100Ω
              F=±1%
              G=±2%
              H=±3%
              J=±5%
              K=±10%
              T=螺紋
              L=引線
              P=插片

              *備注:RXLG 200W 50Ω±5%,型號:RXLG 200W 50RJ L;低電感,在型號中加入字母N,例如:N RXLG 200W 50RJ L

              ■電阻使用建議

              ◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
