                  首頁 > 產品中心 > RX20-T可調電阻器
                  RX20-T可調電阻器

                  RX20-T可調電阻器

                  RX20-T可調電阻器,電阻絲為平繞,有利于散熱減低寄生電感量,表面涂絕緣耐高溫涂料,具有功率大、耐過載能力強、耐電壓高(指電極與安裝支架間所承受電壓)。
                  額定功率范圍:50W~6000W
                  工作電壓范圍:<1.2kV
                  額定阻值范圍:1Ω~5KΩ
                  最高耐壓:3000V
                  最高精度:1%
                  IP等級:IP00
                  振動:0.5g
                  溫漂范圍:≤400ppm/℃
                  工作溫度范圍:-55℃~+275℃
                  應用領域:模擬負荷實驗,設備放電,自動控制,變頻器能耗制動
                  產品簡介
                  在線咨詢

                  ■ 產品特點

                  RX20-T可調電阻器是一種功率型繞線電阻器,該產品采用平繞電阻絲形式纏繞在陶瓷骨架上,表面被覆絕緣耐高溫涂料,有利于散熱,并配有安裝支架,電阻器具有功率大,耐過載能力強,安裝方便等特點。

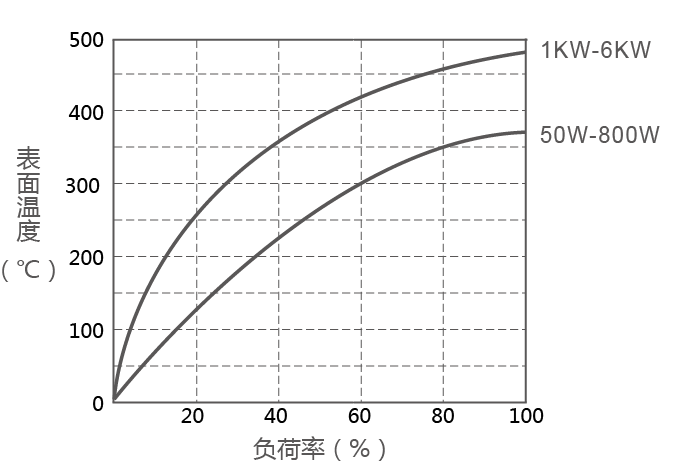

                  ■ 表面溫升

                  RX20-T可調電阻器表面溫升圖

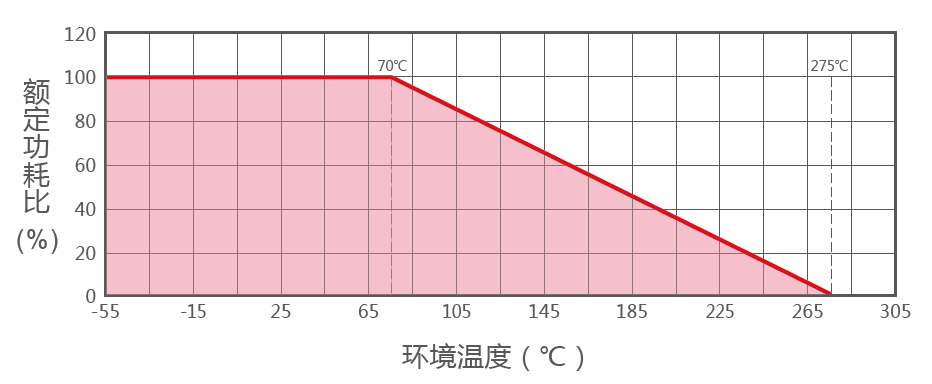

                  ■ 降額曲線

                  RX20-T可調電阻器降額曲線圖

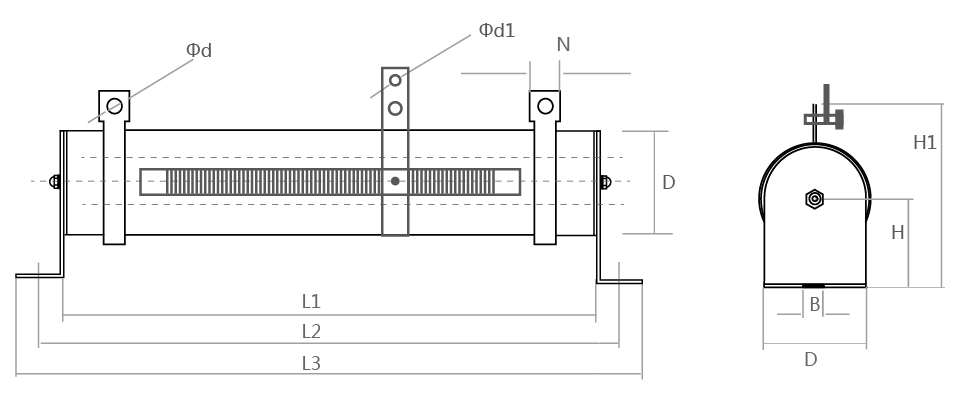

                  ◆ 產品尺寸圖

                  RX20-T可調電阻器產品尺寸圖

                  ◆ 產品尺寸表單位:mm

                  規格功率
                  (W)
                  L1±2L2±2L3±3D±2H±2H1±2B±0.5N±0.5Φd±0.2Φd1±0.2阻值范圍
                  (Ω)
                  重量
                  (G)
                  RX20-T50W90120145282868583.821~2K100
                  60W90120145282868583.821~2K100
                  75W140170195282868583.821~2K180
                  80W140170195282868583.821~2K180
                  100W170200225282868583.821~2K230
                  150W215245270282868583.821~2K300
                  200W267295322282868583.821~2K390
                  300W2672903174040867106.331~2K550
                  400W3303533804040867106.331~2K690
                  500W33034836450501027.596.331~5K850
                  800W43044846450501027.596.331~5K1900
                  1000W43045548060601188.5146.331~5K2250
                  1500W43046049270701328.5146.331~5K2650
                  2000W43046049280801328.5146.331~5K3000
                  2500W50053056270701328.5146.331~5K3500
                  3000W4304604901001001588.5146.331~5K4000
                  3500W4304604901001001588.5146.331~5K4000
                  4000W5005305601001001588.5146.331~5K4650
                  5000W6006306601001001588.5146.331~5K5600
                  6000W6006306601001001588.5146.331~5K5600

                  *備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5% ±10%,耐電壓(V):3000。

                  ■ 電氣、機械特性

                  特性檢查方法性能要求試驗標準
                  端子強度端子加載20N 拉力,時間10 秒無可見損傷IEC60115-1 4.16
                  耐振性10~55HZ/0.75mm/2H*3無可見損傷IEC60115-1 4.22
                  短時間過負載10倍Pr 5S△R/R≤±2.0%IEC60115-1 4.13
                  絕緣阻值DC500V,R>100MΩ△R/R≤±0.5%IEC60115-1 4.6
                  絕緣耐壓UN,60S,I≤1mA△R/R≤±1%IEC60115-1 4.7
                  耐久性Min(UP,UR),1.5H-ON,0.5H-OFF,1000H△R/R≤±5%IEC60115-1 4.25
                  高溫存儲125℃,80%,500H無可見損傷IEC60115-1 4.23
                  耐焊錫熱350±5℃,3S±0.5S△R/R≤±0.5%IEC60115-1 4.18

                  ■ 成品識別碼

                  RX20-T5010RJ
                  產品類別額定功率電阻值精度
                  RX20-T系列50=50W
                  100=100W
                  R1=0.1Ω
                  100R=100Ω
                  F=±1%
                  G=±2%
                  H=±3%
                  J=±5%
                  K=±10%

                  *備注:RX20-T 50W 10Ω ±5% ,型號:RX20-T 50W 10RJ;

                  ■ 電阻使用建議

                  ◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
