BKG方殼磁帶電阻器

BKG方殼磁帶電阻器高負荷、散熱特性、不燃性,高頻特性好、抗脈沖性。

額定功率范圍：80W

工作電壓范圍：<1000V

額定阻值范圍：0.1Ω~10KΩ

最高耐壓：1500V

最高精度：1%

IP等級：IP33

振動：0.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：電源系統、充電設備

■ 產品特點

BKG方殼磁帶電阻采用工業高頻電子陶瓷外殼，散熱好，具有優良的絕緣性能，其絕緣電阻可達100M歐，同時具有優良的阻燃，防爆性。

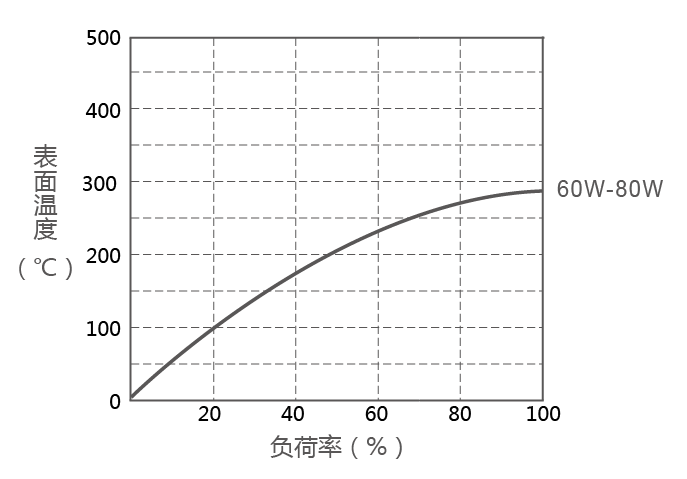

■ 表面溫升

BKG方殼磁帶電阻表面溫升圖

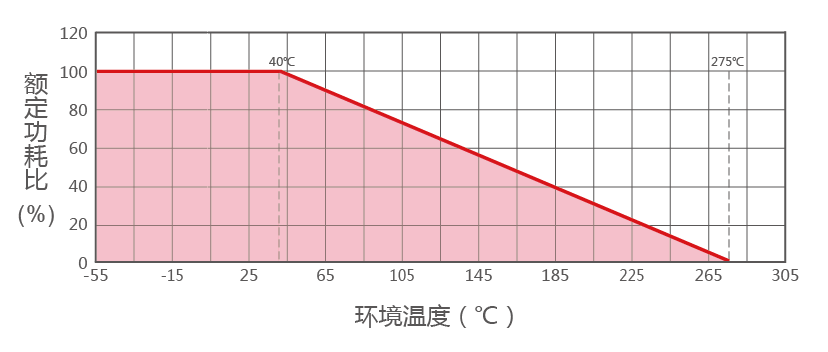

■ 降額曲線

BKG方殼磁帶電阻降額曲線圖

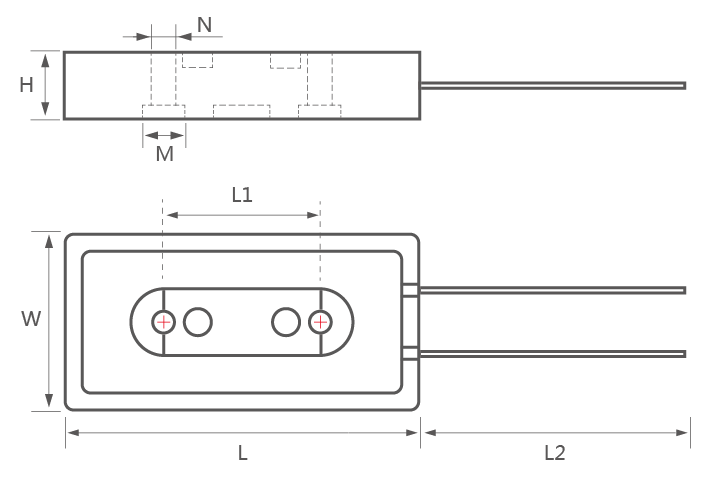

◆ 產品尺寸圖

BKG方殼磁帶電阻產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：1000。

■ 電氣、機械特性

■ 成品識別碼

*備注：BKG 100W 30Ω ±5% ,型號：BKG-100-30RJ-L；低電感，在型號中加入字母N，例如： N BKG-100-30RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
