首頁 > 產品中心 > 大功率剎車電阻
大功率剎車電阻

大功率剎車電阻

大功率剎車電阻，散熱快，耐振動，功率大，耐過載能力強，體積小，安裝方便，外形美觀。
額定功率范圍：800W~9000W
工作電壓范圍：<1.5kV
額定阻值范圍：0.5Ω~30KΩ
最高耐壓：3000V
最高精度：1%
IP等級：IP53
振動：1.5g
溫漂范圍：≤400ppm/℃
工作溫度范圍：-55℃～+275℃
應用領域：注塑機、變頻器、伺服驅動器
產品簡介
在線咨詢

■產品特點

大功率剎車電阻，散熱快，耐振動，功率大，耐過載能力強，體積小，安裝方便，外形美觀。

■表面溫升

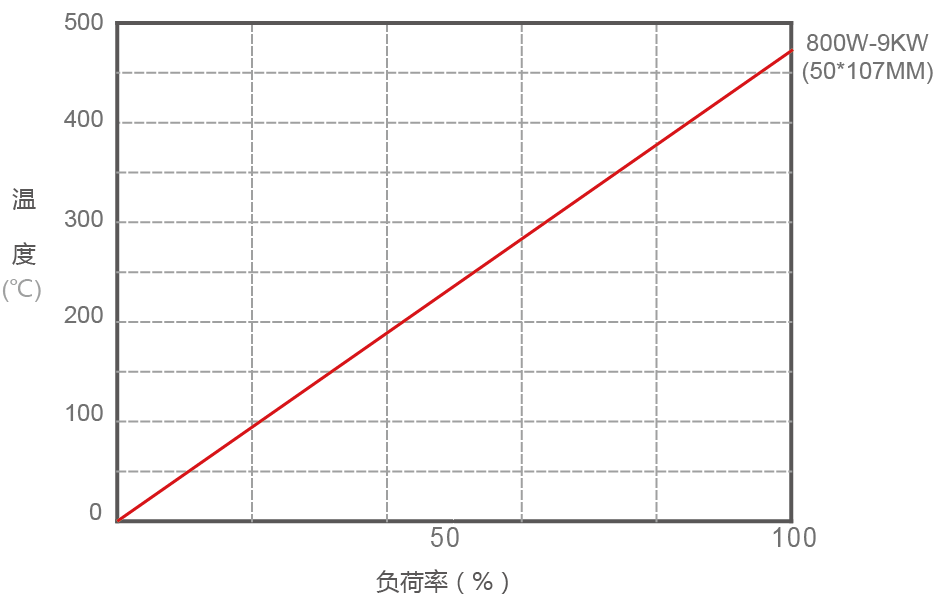

RXLG梯型鋁殼電阻表面溫升圖

■降額曲線

RXLG梯型鋁殼電阻降額曲線圖

◆產品尺寸圖

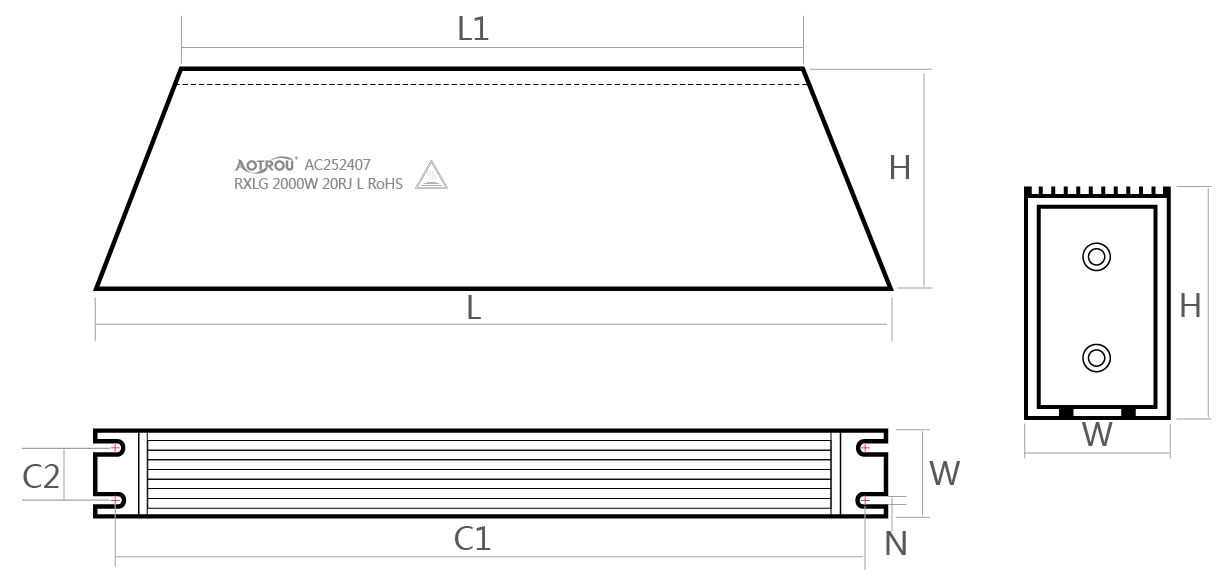

RXLG梯型鋁殼電阻產品尺寸圖

◆產品尺寸表單位：mm

規格功率
(W)		L±1L1±1W±0.5C2±0.5H±0.5C1±1N±0.2引線±10重量
(G)		配線接線端子阻值范圍
(Ω)		出線方式
RXLG80021017050301071956.530018002.52-6
0.5～30K引線
插片
螺紋
100030026050301072856.530027002.52-6
0.5～30K
120035031050301073356.535031502.52-6
0.5～30K
150040036050301073856.540036002.52-6
0.5～30K
200045041050301074356.545040502.52-6
0.5～30K
250048544550301074706.548543602.52-6
0.5～30K
300055051050301075356.55504950

4

3.5-6
0.5～30K
400065061050301076356.5650590043.5-6
0.5～30K
450070066050301076856.5700650063.5-60.5～30K
500075071050301077356.5750680063.5-6
0.5～30K
600085081050301078356.5850710063.5-60.5～30K
700090086050301078856.5900740063.5-60.5～30K
9000100096050301079856.51000800063.5-60.5～30K

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：2000。

■電氣、機械特性

特性檢查方法性能要求試驗標準
穩態濕熱40℃相對濕(度90-95)%96hR≤±(1%±0.05Ω)GB5729.4.24
溫度快速變化-55℃+55℃3次循環R≤±(1%±0.05Ω)GB5729.4.19
短時過負荷10倍Pr 5S無可見損傷GB5729.4.13
絕緣電阻DC 1000VR≥100MΩGB5729.4.6
耐電壓AC3000V 50Hz 5s無擊穿或飛弧GB5729.4.7
負荷壽命25℃Ur 1000hR≤±(1%±0.05Ω)GB5729.4.8
端子強度45N 30S無可見損傷GB5729.4.16
耐振性f:5-200HZ a=1g X.Y.Z各2h無可見損傷R≤±(1%R+0.05Ω)GB5729.4.22

■成品識別碼

RXLG3000W40RJL
產品類別額定功率電阻值精度接線方式
RXLG系列（梯形鋁殼）50=50W
100=100W		R1=0.1Ω
100R=100Ω		F=±1%
G=±2%
H=±3%
J=±5%
K=±10%		T＝螺紋
L＝引線
P＝插片

*備注：RXLG 3000W 40Ω±5%,型號：RXLG 3000W 40RJ-L；低電感，在型號中加入字母N，例如：N RXLG 3000W 40RJ

■電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
