RX21線繞電阻器

RX21被漆線繞電阻器體積小、耐高溫、防潮性能好廣泛用于各種電氣設備和電子儀器的直流或交流電路中作降壓分壓分流或負載用。

額定功率范圍：1/2W~20W

工作電壓范圍：<1000V

額定阻值范圍：0.1Ω~5KΩ

最高耐壓：1500V

最高精度：1%

IP等級：IP00

振動：0.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：鎮流器、電動工具、電源、焊接機

■ 產品特點

RX21被漆電阻具有耐熱性、低溫度系數、重量輕、耐短時間過負載、低雜音、阻值經年變化小等優點。

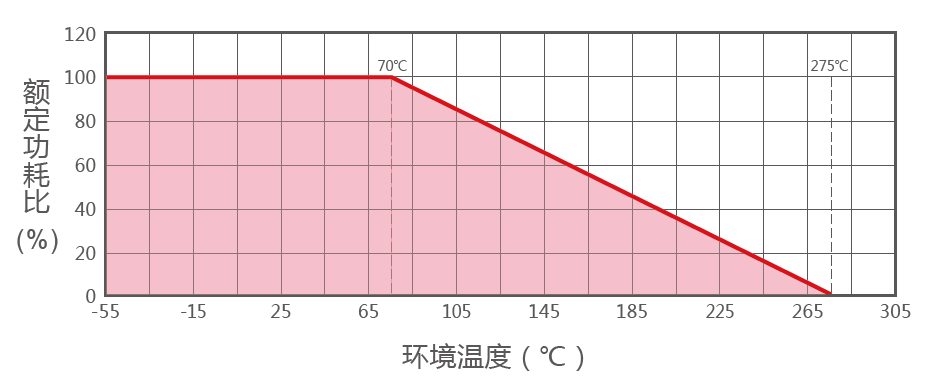

■ 降額曲線

RX21被漆電阻降額曲線圖

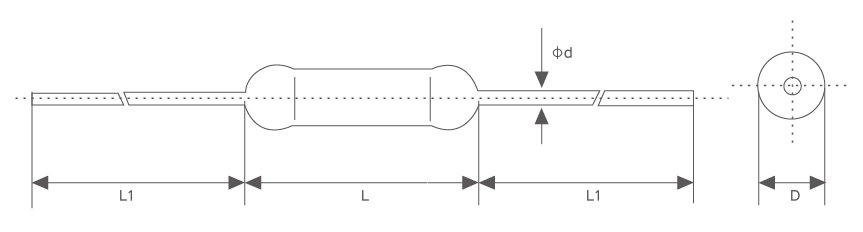

◆ 產品尺寸圖

RX21被漆電阻產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：1000。

■ 電氣、機械特性

■ 成品識別碼

*備注：RX21 5W 10Ω ±5% ,型號：RX21-5-10RJ-L；低電感，在型號中加入字母N，例如： N RX21-5-10RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
