                  首頁 > 產品中心 > RX24黃金鋁殼電阻
                  黃金鋁殼電阻

                  RX24黃金鋁殼電阻

                  黃金鋁殼電阻表面具有散熱溝槽,體積小功率大,耐高溫,過載能力強具有耐氣候性、高精度,標準低感應電阻,高穩定,強架構,其變通性佳多重組合選擇,利于機械保護,方便安裝使用。
                  額定功率范圍:75W~100W
                  工作電壓范圍:<1kV
                  額定阻值范圍:0.1Ω~10KΩ
                  最高耐壓:3500V
                  最高精度:1%
                  IP等級:IP53
                  振動:1.5g
                  溫漂范圍:≤400ppm/℃
                  工作溫度范圍:-55℃~+275℃
                  應用領域:家電、醫療設備、汽車行業、鐵路
                  產品簡介
                  在線咨詢

                  ■產品特點

                  黃金鋁殼電阻,外殼采用鋁合金制造,表面具有散熱溝槽,體積小功率大,耐高溫,過載能力強具有耐氣候性、高精度,標準低感應電阻,高穩定,強架構。

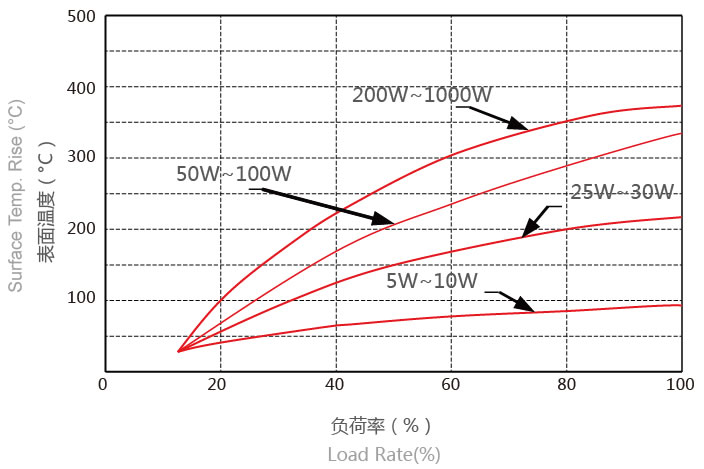

                  ■表面溫升

                  黃金鋁殼電阻表面溫升圖

                  ■降額曲線

                  黃金鋁殼電阻降額曲線

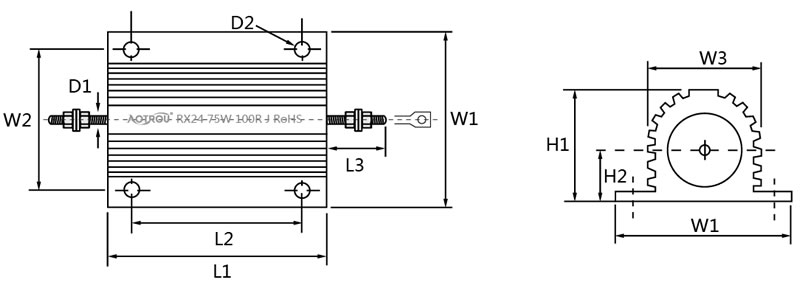

                  ◆產品尺寸圖

                  黃金鋁殼電阻產品尺寸圖

                  ◆產品尺寸表單位:mm

                  規格功率
                  (W)
                  L1±1L2±1L3±2W1±0.5W2±0.5W3±0.5H1±0.5H2±0.5D1±0.2D2±0.2阻值范圍
                  (Ω)
                  出線方式重量
                  (G)
                  RX2475W663516.5483726.52611
                  M450.1~10K扁孔、螺紋105

                  *備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5%±10%,耐電壓(V):2000。

                  ■電氣、機械特性

                  特性檢查方法性能要求試驗標準
                  端子強度端子加載10N拉力,時間10秒無可見損傷IEC60115-1 4.16
                  耐振性10~55HZ/0.75mm/2H*3無可見損傷IEC60115-1 4.22
                  短時間過負10倍Pr 5S△R/R≤±1%IEC60115-1 4.13
                  絕緣阻值DC1000V,R>100MΩ△R/R≤±1%IEC60115-1 4.6
                  絕緣耐壓UN,5S,I≤0.2mA△R/R≤±1%IEC60115-1 4.7
                  耐久性Min(UP,UR),1.5H-ON,0.5H-OFF,1000H△R/R≤±1%IEC60115-1 4.25
                  高溫存儲125℃,80%,500H無可見損傷IEC60115-1 4.23
                  耐焊錫熱350±5℃,3S±0.5S△R/R≤±1%IEC60115-1 4.18

                  ■成品識別碼

                  RX2450W6RJL
                  產品類別額定功率電阻值精度接線方式
                  RX24系列(黃金鋁殼)50W=50W
                  100W=100W
                  R1=0.1Ω
                  100R=100Ω
                  F=±1%
                  G=±2%
                  H=±3%
                  J=±5%
                  K=±10%
                  L=引線
                  P=端子
                  T=螺紋

                  *備注:RX24 50W 6Ω±5%,型號:RX24 50W 6RJ;低電感,在型號中加入字母N,例如:N RX24 50W 6RJ

                  ■電阻使用建議

                  ◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
