RXC船型電阻器

RXC船型鋁殼電阻器采用金屬鋁外殼封裝，散熱性能好，絕緣性高，采用阻燃材料封裝，采用優質包封料，抗震性好。

額定功率范圍：60W~150W

工作電壓范圍：<1000V

額定阻值范圍：0.1Ω~10KΩ

最高耐壓：1500V

最高精度：1%

IP等級：IP53

振動：1.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：電源設備、變頻器、伺服系統

■ 產品特點

RXC船型鋁殼電阻帶有金屬鋁殼散熱器，硅砂封裝，軟引線引出，長度可按用戶要求訂做；適用于電力電子裝置中分壓，分流，充放電及負載，廣泛用于電源，變頻器，伺服等高要求及惡劣環境中。

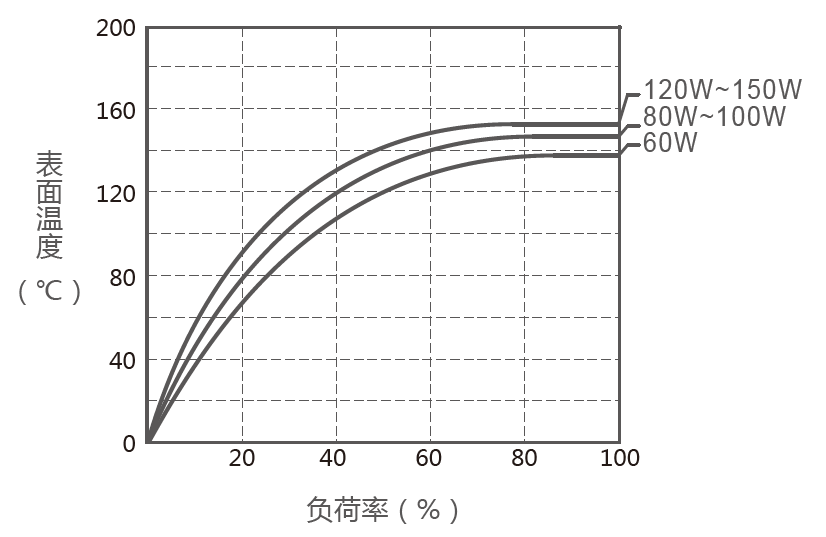

■ 表面溫升

RXC船型鋁殼電阻表面溫升圖

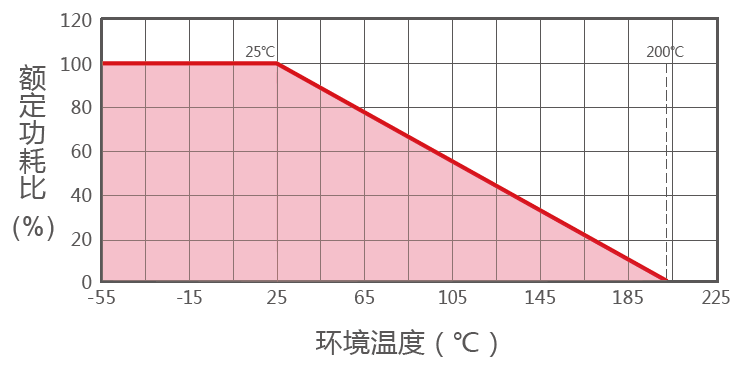

■ 降額曲線

RXC船型鋁殼電阻降額曲線圖

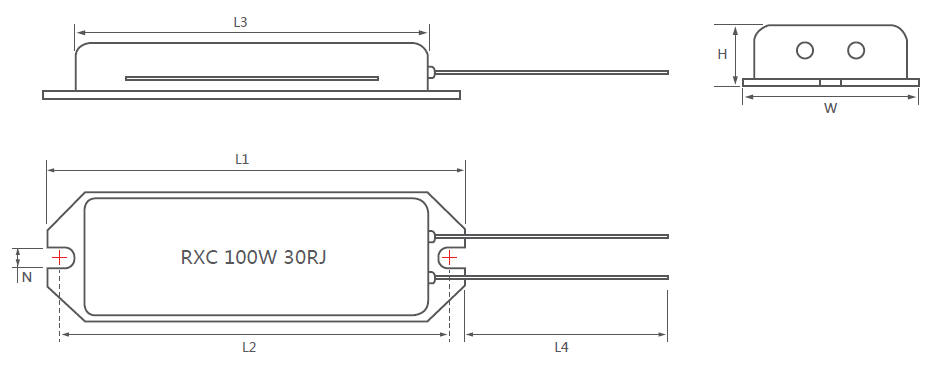

◆ 產品尺寸圖

RXC船型鋁殼電阻產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：2000。

■ 電氣、機械特性

■ 成品識別碼

*備注：RXC 100W 30Ω ±5% ,型號：RXC-100-30RJ-L；低電感，在型號中加入字母N，例如： N RXC-100-30RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
