                  首頁 > 產品中心 > RXFB-4超薄電阻器
                  RXFB-4超薄鋁殼電阻器

                  RXFB-4超薄電阻器

                  RXFB-4超薄鋁殼電阻器采用優質散熱鋁外殼,高絕緣不燃性填充料灌封,極易散熱;具有耐振動,耐氣候性,長期穩定性,體積小、功率大、安裝方便、外觀美觀。
                  額定功率范圍:25W~150W
                  工作電壓范圍:<1000V
                  額定阻值范圍:0.1Ω~2KΩ
                  最高耐壓:1500V
                  最高精度:1%
                  IP等級:IP33
                  振動:0.5g
                  溫漂范圍:≤400ppm/℃
                  工作溫度范圍:-55℃~+275℃
                  應用領域:變頻器控制器、伺服驅動控制器
                  產品簡介
                  在線咨詢

                  ■ 產品特點

                  RXFB-4超薄鋁殼電阻器采用優質散熱鋁外殼,高絕緣不燃性填充料灌封,極易散熱;具有耐振動,耐氣候性,長期穩定性,體積小、功率大、安裝方便、外觀美觀。

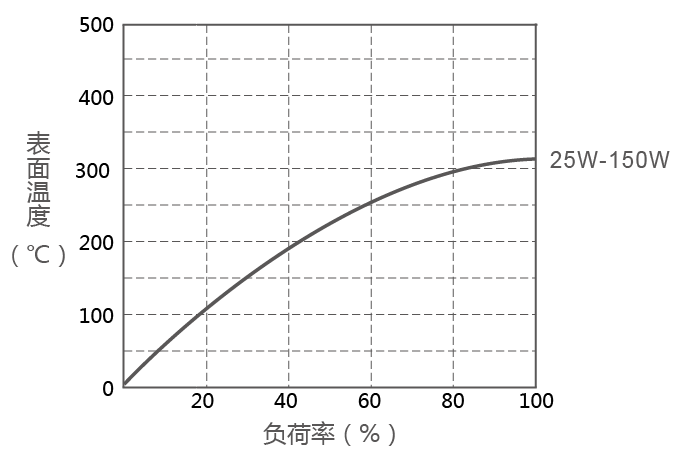

                  ■ 表面溫升

                  RXFB-4超薄鋁殼電阻表面溫升圖

                  ■ 降額曲線

                  RXFB-4超薄鋁殼電阻降額曲線圖

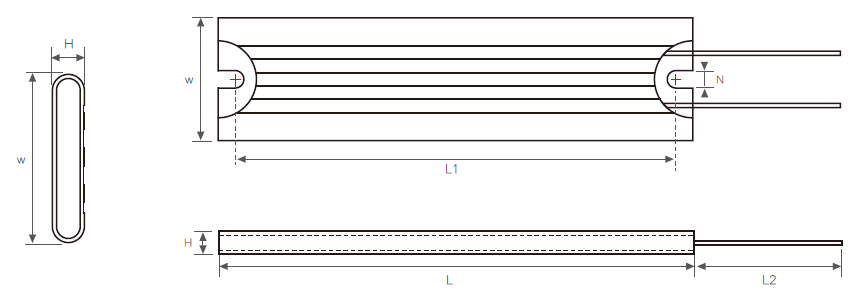

                  ◆ 產品尺寸圖

                  RXFB-4超薄鋁殼電阻產品尺寸圖

                  ◆ 產品尺寸表單位:mm

                  規格功率
                  (W)
                  L±1L1±1L2±10W±0.5H±0.5N±0.2阻值范圍
                  (Ω)
                  出線方式重量
                  (G)
                  RXFB-425W61532002673.50.1~5K引線20
                  40W61532002673.50.1~5K引線20
                  60W7265
                  20027113.50.1~5K引線50
                  60W1151002004175.50.1~5K引線50
                  100W1651502004175.50.1~5K引線80
                  150W2152002004175.50.1~5K引線120

                  *備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5% ±10%,耐電壓(V):1500。

                  ■ 電氣、機械特性

                  特性檢查方法性能要求試驗標準
                  端子強度端子加載20N 拉力,時間10 秒無可見損傷JIC-C-5202 6-1
                  耐振性10~55HZ/0.75mm/2H*3無可見損傷JIC-C-5202 6-3
                  短時間過負10倍Pr 5S△R≤±(2%R+0.1Ω)JIC-C-5202 5-5
                  絕緣阻值DC500V,R>100MΩ△R≤±(2%R+0.1Ω)IEC60115-1 4.6
                  絕緣耐壓UN,60S,I≤1mA無擊穿或飛弧現象JIC-C-5202 5-7
                  耐久性Min(UP,UR),1.5H-ON,0.5H-OFF,1000H△R≤±(2%R+0.1Ω)JIC-C-5202 7-10
                  耐濕性40℃±2℃,濕度90%~95%,240H△R≤±(3%R+0.1Ω)JIC-C-5202 7-5
                  耐熱性350℃±5℃,2H△R≤±(2%R+0.1Ω)JIC-C-5202 7-2

                  ■ 成品識別碼

                  RXFB-46080RJL
                  產品類別額定功率電阻值精度接線方式
                  RXFB-4系列50=50W
                  100=100W
                  R1=0.1Ω
                  100R=100Ω
                  F=±1%
                  G=±2%
                  H=±3%
                  J=±5%
                  K=±10%
                  L=引線

                  *備注:RXFB-4 60W 80Ω ±5% ,型號:RXFB-4 50 80RJ-L;低電感,在型號中加入字母N,例如: N RXFB-4 60 80RJ

                  ■ 電阻使用建議

                  ◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
