■ 產品介紹：

ACBU制動單元系列采用先進的電力技術和高性能MCU控制器，并與新一代IGBT功率器件相結合，而研發生產的高性能制動產品。其產品可以把電機在制動過程中產生的電能通過功率電阻(制動電阻)釋放掉，以產生足夠的制動轉矩，保證變頻器等設備的正常運行。

■ 產品優勢：

1、動作電壓多檔可調
單相：320V~420V；三相：620V~740V，個性化設計，自動跟蹤電壓。
2、抗干擾能力強
采用升級新技術，使電路布線電感降低，從而提高制動單元的抗干擾能力。
3、采用雙重吸收回路
采用雙重吸收電路，使IGBT能更有效抑止dv/dt，從而對制動單元及主控制系統中的變頻器等設備提高更安全保護。

■ 產品特點：

體積小、適用性能廣泛；
設備具備完全故障保護功能；
數字輸出功能可通過軟件設置；
健盤可以監控直流母線電壓、內部溫度等運行參數；
全程噪聲過濾；
可多臺并聯完全均流。

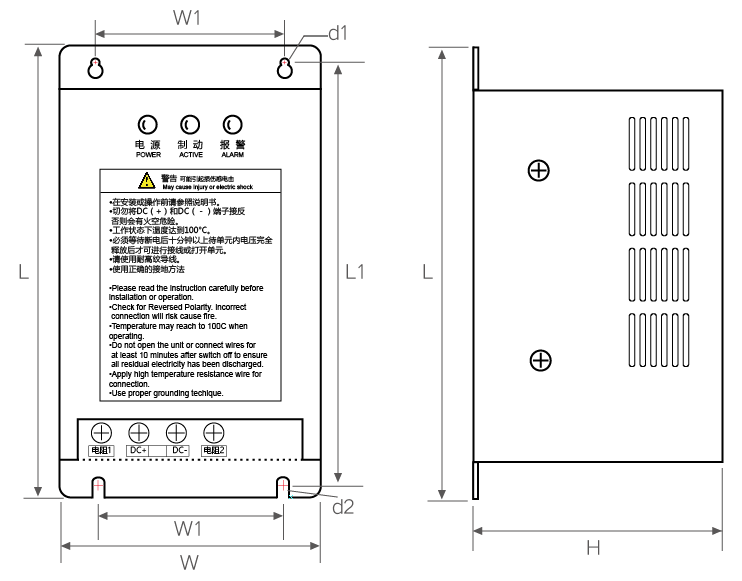

◆ 產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：_代表電壓等級，X代表負載類型

■ 成品識別碼

*ACBU-2022S ( 此款產品為電壓200V，經濟型22KW的制動單元）
