■ 產品特點

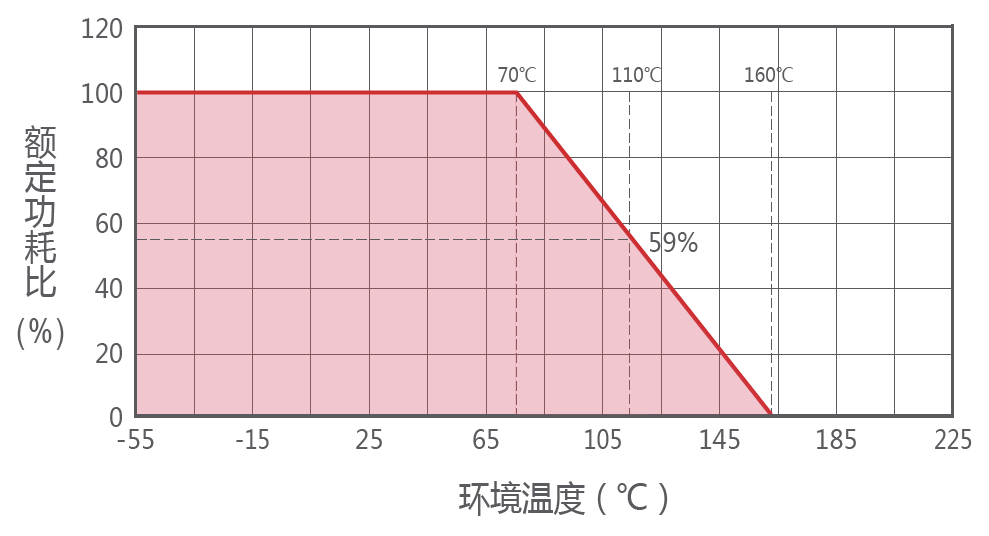

奧創電子 RI80 高壓電阻器是為一般用途的工業高壓系統專門設計，采用特殊的厚膜金屬釉膜電阻組件，提供理想的成本效益，穩定性高，精度精確，耐高電壓的特點，適用于多種測量，分壓器電路和控制功能，交直流或脈沖電路，及高壓電力電子設備。 RI80 精密高壓電阻器系列采用特殊的陶瓷芯材料及最新的加工技術處理，奧創控制非常嚴格生產制程，生產性能穩定的棒狀玻璃釉膜高壓電阻器，工作溫度從-55℃至+70℃ 。高電壓處理能力高達100千伏。■ 降額曲線

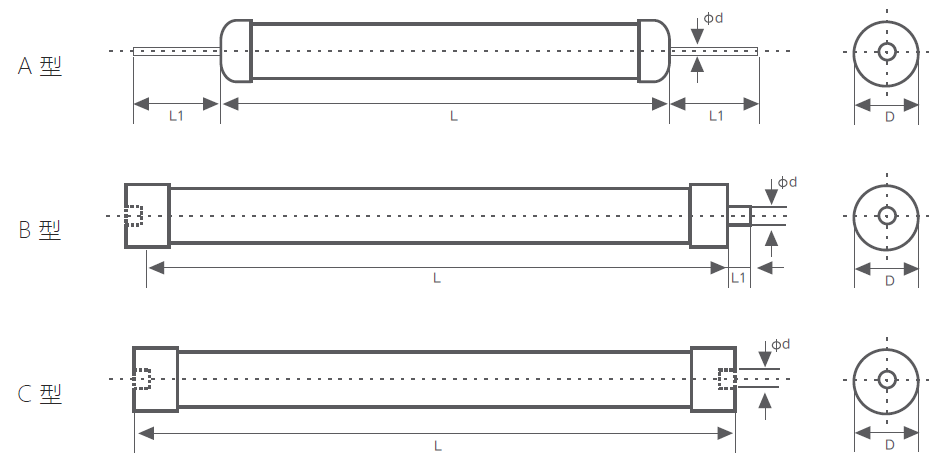

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 型號 | 額定功率(W) | 結構型式 | 尺寸 (單位：MM) | 阻值范圍(Ω) | 最大工作電壓(KV) | 溫度系數(10-6/°C) | 使用溫度(°C) | 阻值公差(%) | |||
| Lmax | Dmax | L1 | d | ||||||||
| RI80 | 3 | A | 24±2 | 8±1 | 30±3 | 1±0.1 | 100~2G | 5 | ≤±200ppm | -55°C ~ +70°C | F ( ±1%) G ( ±2%) J (±5%) K (±10%) |
| RI80 | 5 | A/B | 51±2 | 8±1 | 30±3 | 1±0.1 | 100~2G | 10 | |||
| RI80 | 10 | A/B | 72±2 | 12±1 | 30±3 | 1±0.1 | 100~2G | 15 | |||
| RI80 | 20 | A/B | 102±2 | 12±1 | 30±3 | 1±0.1 | 100~200M | 20 | ≤±400ppm | ||
| RI80 | 25 | A/B | 127±2 | 12±1 | 30±3 | 1±0.1 | 100~200M | 30 | |||
| RI80 | 30 | A/B | 152±2 | 12±1 | 30±3 | 1±0.1 | 100~200M | 40 | |||
| RI80 | 50 | B/C | 120±2 | 22±1 | 10±1 | M6 | 100~200M | 50 | |||
| RI80 | 75 | B/C | 130±2 | 27±1 | 10±1 | M6 | 100~200M | 70 | |||
| RI80 | 100 | B/C | 170±2 | 27±1 | 10±1 | M6 | 100~100M | 100 | |||
| RI80 | 200 | B/C | 260±2 | 27±1 | 10±1 | M5/M6 | 100~100M | 100 | |||
| RI80 | 300 | B/C | 310±2 | 27±1 | 10±1 | M5/M6 | 100~100M | 100 | |||
| RI80 | 500 | B/C | 310±2 | 53±1 | 10±1 | M8 | 100~100M | 100 | |||
*備注：功率及尺寸可以根據客戶的需求定做
■ 電氣、機械特性
| 功率范圍 | 3W~500W |
| 電壓范圍 | 5KV~100KV |
| 阻值范圍 | 100Ω~2000 MΩ |
| 公差精度 | ±1%、±3%、±5%、±10% |
| 環境溫度 | -55℃~70℃ |
| 散熱方式 | 自然冷卻 |
| 溫漂 | ≤ ±400ppm/℃ |
■ 成品識別碼
| RI80 | 10W | A | 25M | J |
| 產品類別 | 額定功率 | 結構型號 | 電阻值值 | 電阻阻值公差 |
| 高壓電阻器 | 功率10W | A 型 B 型 C 型 | 2M8=2.8MΩ 28M=28MΩ 280M=280MΩ | F=±1% G=±3% J=±5% K=±10% |
*RI80-10W-A 28MJ ( 此款產品為A型結構，功率10W，阻值28MΩ，精度5%的高壓電阻器）
