首頁 > 產品中心 > RX24黃金電阻器
RX24黃金鋁殼電阻器

RX24黃金電阻器

RX24黃金電阻器具有功率大、尺寸小、過載能力強、結構堅固、可靠性高等特點;廣泛應用于電源、變頻器、電梯、工控、舞臺音響。
額定功率范圍:5W~50W
工作電壓范圍:<1kV
額定阻值范圍:0.1Ω~10KΩ
最高耐壓:3500V
最高精度:1%
IP等級:IP53
振動:1.5g
溫漂范圍:≤400ppm/℃
工作溫度范圍:-55℃~+275℃
應用領域:家電、音響系統、電源系統、新能源
產品簡介
在線咨詢

■產品特點

黃金鋁殼電阻RX24系列十分穩定,并以高品質著稱。它能在表面溫度較低的有限空間內消耗大功率,熱量通過鋁外殼,迅速消散到散熱器。

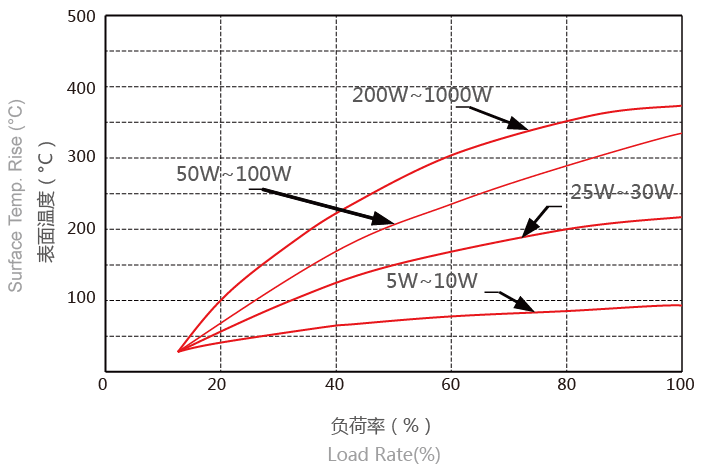

■表面溫升

RX24黃金鋁殼電阻器表面溫升

■降額曲線

RX24黃金鋁殼電阻器降額曲線

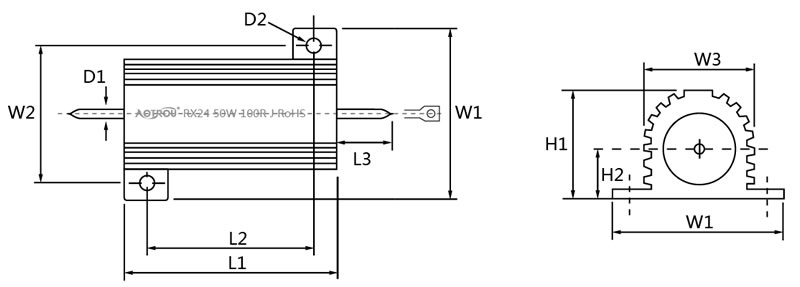

◆產品尺寸圖

RX24黃金鋁殼電阻器產品尺寸圖

◆產品尺寸表單位:mm

規格功率
(W)
L1±1L2±1L3±2W1±0.5W2±0.5W3±0.5H1±0.5H2±0.5D1±0.2D2±0.2阻值范圍
(Ω)
出線方式重量
(G)
RX245W151127.516129.58
3.50.62.20.1~10K引線4.5
10W2014112316.51210.5
4.4
1.6
30.1~10K引線、插孔5.5
25W28181127201413.55.523.50.1~10K引線、插孔12.5
35W3325112921.51615
6.6
23.50.1~10K引線、插孔20
50W5040112921.516156.623.50.1~10K引線、插孔26

*備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5%±10%,耐電壓(V):1500。

■電氣、機械特性

特性檢查方法性能要求試驗標準
端子強度端子加載10N拉力,時間10秒無可見損傷IEC60115-1 4.16
耐振性10~55HZ/0.75mm/2H*3無可見損傷IEC60115-1 4.22
短時間過負10倍Pr 5S△R/R≤±1%IEC60115-1 4.13
絕緣阻值DC1000V,R>100MΩ△R/R≤±1%IEC60115-1 4.6
絕緣耐壓UN,5S,I≤0.2mA△R/R≤±1%IEC60115-1 4.7
耐久性Min(UP,UR),1.5H-ON,0.5H-OFF,1000H△R/R≤±1%IEC60115-1 4.25
高溫存儲125℃,80%,500H無可見損傷IEC60115-1 4.23
耐焊錫熱350±5℃,3S±0.5S△R/R≤±1%IEC60115-1 4.18

■成品識別碼

RX2450W6RJL
產品類別額定功率電阻值精度接線方式
RX24系列(黃金鋁殼)50W=50W
100W=100W
R1=0.1Ω
100R=100Ω
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
L=引線
P=端子
T=螺紋

*備注:RX24 50W 6Ω±5%,型號:RX24 50W 6RJ;低電感,在型號中加入字母N,例如:N RX24 50W 6RJ

■電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
