                  首頁 > 產品中心 > 方型鋁殼電阻
                  方型鋁殼電阻

                  方型鋁殼電阻

                  方型鋁殼電阻采用高散熱鋁合金外殼和耐高溫材料作為電阻基體,高絕緣不燃性填充料灌封,電阻基體與電阻絲及金屬外殼緊密結合,具有較高的穩固性和熱傳導性。
                  額定功率范圍:500W~800W
                  工作電壓范圍:<1.5kV
                  額定阻值范圍:0.5Ω~30KΩ
                  最高耐壓:3000V
                  最高精度:1%
                  IP等級:IP53
                  振動:1.5g
                  溫漂范圍:≤400ppm/℃
                  工作溫度范圍:-55℃~+275℃
                  應用領域:變頻器制動、電梯、軋機、起重機
                  產品簡介
                  在線咨詢

                  ■ 產品特點

                  方型鋁殼電阻采用高散熱鋁合金外殼和耐高溫材料作為電阻基體,高絕緣不燃性填充料灌封,電阻基體與電阻絲及金屬外殼緊密結合,具有較高的穩固性和熱傳導性。

                  ■ 表面溫升

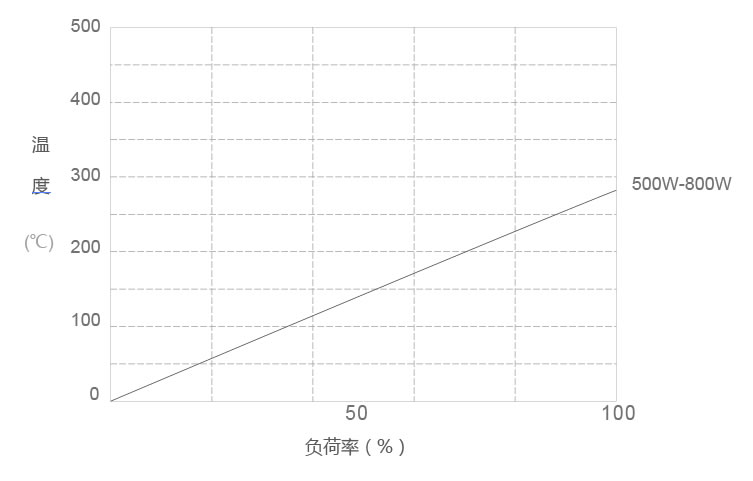

                  RXLG方型鋁殼電阻表面溫升圖

                  ■ 降額曲線

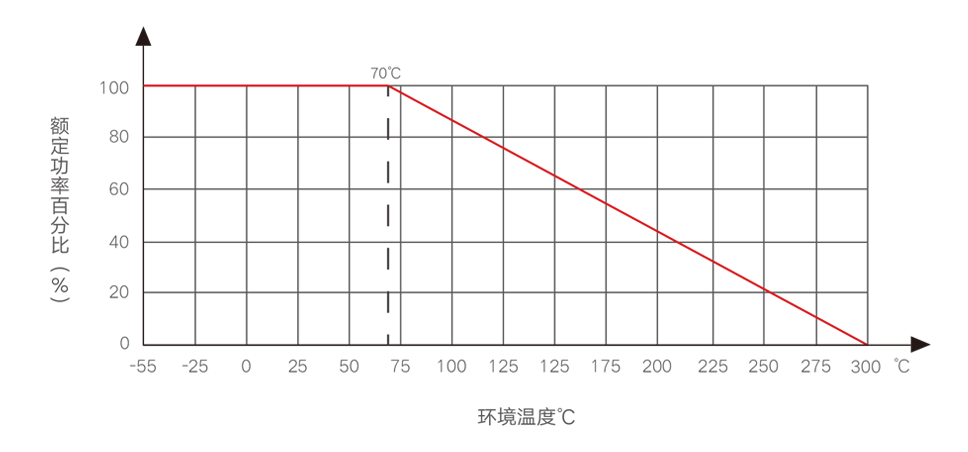

                  RXLG方型鋁殼電阻降額曲線圖

                  ◆ 產品尺寸圖

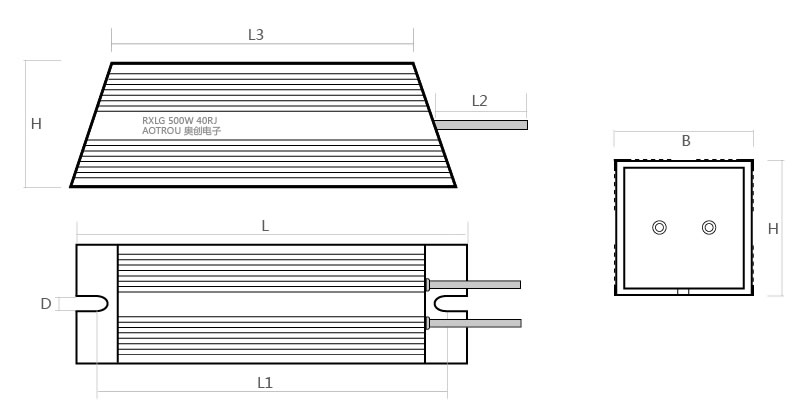

                  RXLG方型鋁殼電阻產品尺寸圖

                  ◆ 產品尺寸表單位:mm

                  規格功率
                  (W)
                  L±1L3±1B±0.5H±0.5L1±1D±0.2引線
                  重量
                  (G)
                  配線接線端子阻值范圍
                  (Ω)
                  出線方式
                  RXLG50017013061591505.33009001.3M40.5~30K引線
                  插片
                  80033029061593105.330019001.3M40.5~30K

                  *備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5% ±10%,耐電壓(V):2000。

                  ■ 電氣、機械特性

                  特性檢查方法性能要求試驗標準
                  穩態濕熱40℃ 相對濕(度90-95)% 96hR≤±(5%±0.05Ω)GB5729.2.24
                  溫度快速變化-55℃+55℃ 3次循環R≤±(2%±0.05Ω)GB5729.4.19
                  短時過負荷10倍Pr 5S無可見損傷GB5729.4.13
                  絕緣電阻DC 1000VR≥100MΩGB5729.4.6
                  耐電壓AC3000V 50Hz 5s無擊穿或飛弧GB5729.4.7
                  負荷壽命25℃ Ur  1000hR≤20%GB5729.4.8
                  端子強度45N 30S無可見損傷GB5729.4.16
                  耐振性f:5-200HZ a=1g X.Y.Z各2h無可見損傷 R≤±(1%R+0.05Ω)GB5729.4.22

                  ■ 成品識別碼

                  RXLG50040RJL
                  產品類別額定功率電阻值精度接線方式
                  RXLG系列(方型鋁殼)500=500W
                  800=800W
                  R1=0.1Ω
                  100R=100Ω
                  F=±1%
                  G=±2%
                  H=±3%
                  J=±5%
                  K=±10%
                  T=螺紋
                  L=引線
                  P=插片

                  *備注:RXLG 500W 40Ω ±5% ,型號:RXLG-500-40RJ-L;低電感,在型號中加入字母N,例如: N RXLG-500-40RJ

                  ■ 電阻使用建議

                  ◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
