            行業(yè)資訊 |變頻器制動電阻選型表

            變頻器制動電阻選型表

            Aotrou.com 奧創(chuàng)電子 2021-10-28

            變頻器制動電阻選型表

            1、制動力矩或制動電阻計算(380V 系列)

            92%:R=780/電動機KW
            100%:R=700/電動機KW
            110%:R=650/電動機KW
            120%:R=600/ 電動機KW (大于7.5KW 電機)
            R=400/ 電動機KW (小于7.5KW 電機)
            注:
            ①電阻值越小,制動力矩越大,流過制動單元的電流越大;
            ②不可以使制動單元的工作電流大于其允許最大電流,否則要損壞器件;
            ③制動時間可人為選擇;
            ④小容量變頻器(≤ 7.5KW) 一般是內接制動單元和制動電阻的;
            ⑤當在快速制動出現過電壓時,說明電阻值過大來不及放電,應減少電阻值。

            2、電阻功率計算方法:

            電阻功率= 電機功率* (10%--15% )
            一般負荷W(Kw)= 電機功率* 10℅
            頻繁制動( 1 分鐘5 次以上) W(Kw)= 電機功率* 15 ℅
            長時間制動(每次4 分鐘以上) W(Kw)= 電機功率* 20℅

            一般制動電阻器的選擇應使制動電流Is 不超過變頻器的額定電流Ie,制動電阻最大功率Pmax 要小于1.5 倍的變頻器功率,然后與過載系數相乘。

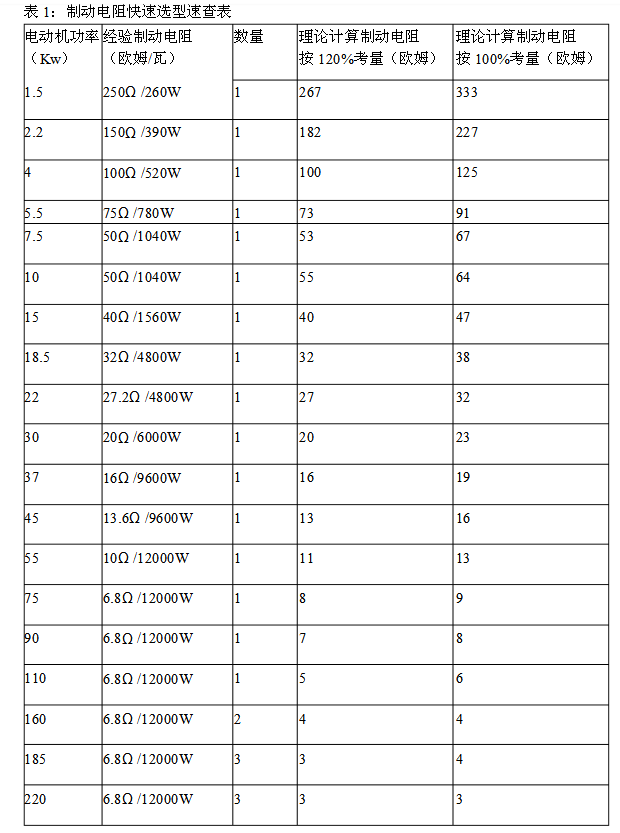

            變頻器制動電阻選型表
